(4) Object 그려보며 이해하기

⚓ 쿠버네티스 어나더 클래스 (지상편) - Spring 1, 2 을 듣고 작성하는 복습 블로그 입니다.

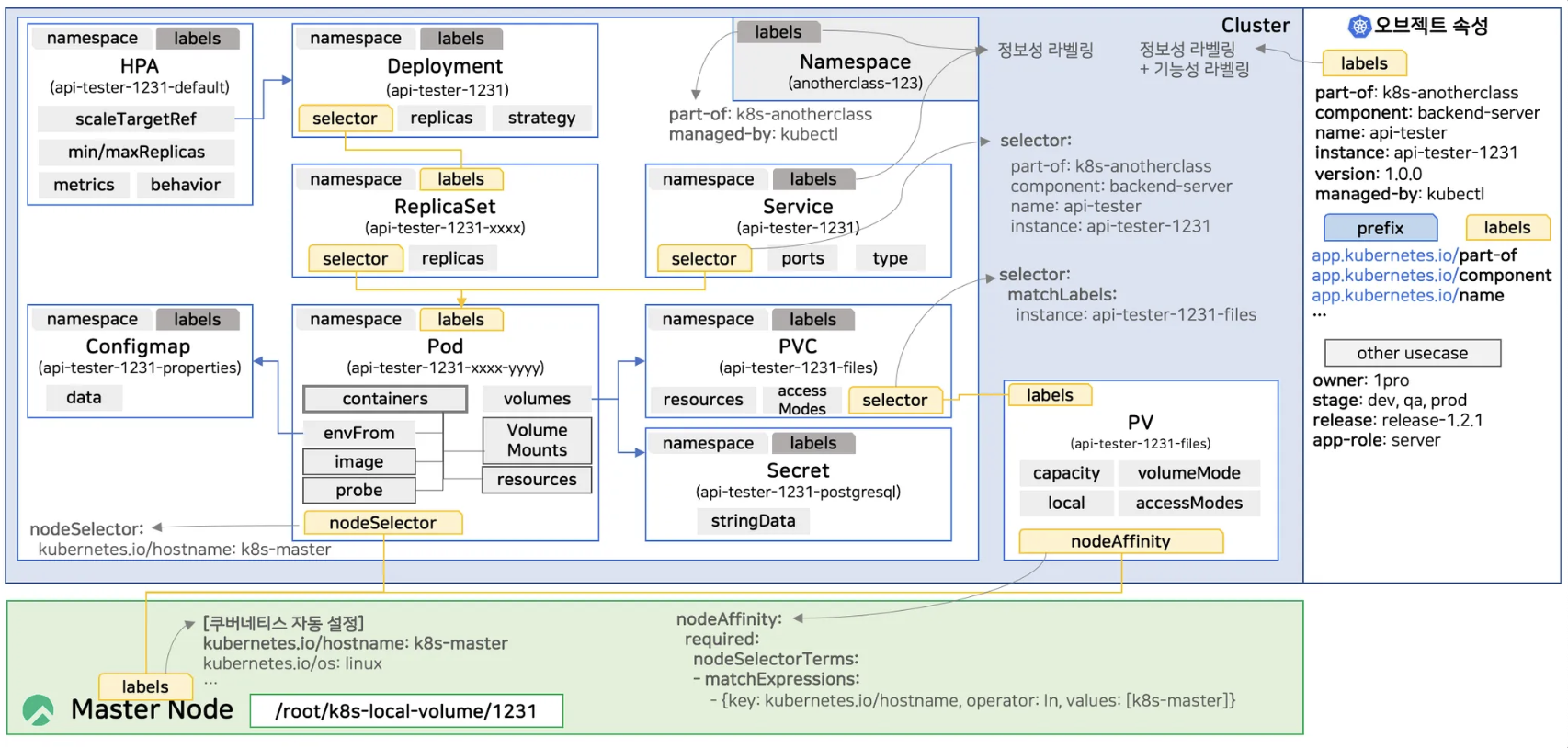

1. Object 그려보며 이해하기

출처URL : https://inf.run/k7mF

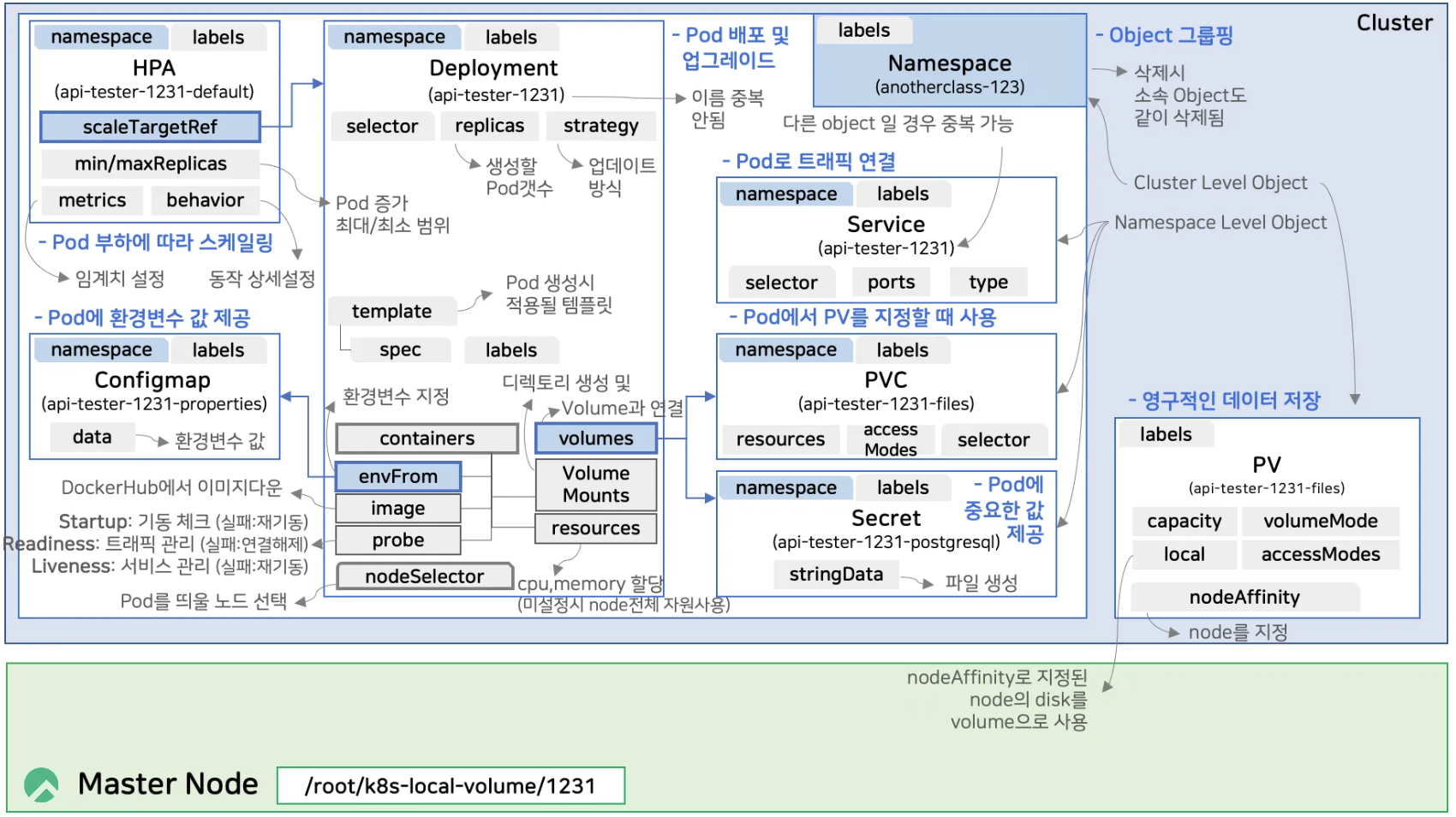

각 Object 별 기능 간단 정리 ⬇️

Object 명	기능
Deployment	Pod 를 만들고 업그레이드 해주는 역할
Service	Pod 한테 트래픽을 연결시켜주는 역할
ConfirMap	pod 의 환경변수 값을 제공하는 역할
Secret	pod 에 좀 더 중요한 환경변수 값을 제공하는 역할
PVC (PersistentVolumeClaim)	pod 에서 pv 를 지정할 때 사용
PV (PersistentVolume)	실제 Volume 을 지정하는 역할
HPA	부하에 따라 pod 를 늘려주고, 줄여주는 스케일링 역할





1. master node 에 접속해서 디렉토리 생성

mkdir -p /root/k8s-local-volume/1231





2. Namespace : Object들을 그룹핑해주는 역할

apiVersion: v1
kind: Namespace
metadata:
  name: anotherclass-123
  labels:
    part-of: k8s-anotherclass
    managed-by: dashboard



3. Deployment : Pod 를 만들고 업그레이드 해주는 역할

apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: anotherclass-123
  name: api-tester-1231
  labels:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231
    version: 1.0.0
    managed-by: dashboard
spec:
  selector:
    matchLabels:
      part-of: k8s-anotherclass
      component: backend-server
      name: api-tester
      instance: api-tester-1231
  replicas: 2
  strategy:
    type: RollingUpdate
  template:
    metadata:
      labels:
        part-of: k8s-anotherclass
        component: backend-server
        name: api-tester
        instance: api-tester-1231
        version: 1.0.0
    spec:
      nodeSelector:
        kubernetes.io/hostname: k8s-master
      containers:
        - name: api-tester-1231
          image: 1pro/api-tester:v1.0.0
          ports:
          - name: http
            containerPort: 8080
          envFrom:
            - configMapRef:
                name: api-tester-1231-properties
          startupProbe:
            httpGet:
              path: "/startup"
              port: 8080
            periodSeconds: 5
            failureThreshold: 36
          readinessProbe:
            httpGet:
              path: "/readiness"
              port: 8080
            periodSeconds: 10
            failureThreshold: 3
          livenessProbe:
            httpGet:
              path: "/liveness"
              port: 8080
            periodSeconds: 10
            failureThreshold: 3
          resources:
            requests:
              memory: "100Mi"
              cpu: "100m"
            limits:
              memory: "200Mi"
              cpu: "200m"
          volumeMounts:
            - name: files
              mountPath: /usr/src/myapp/files/dev
            - name: secret-datasource
              mountPath: /usr/src/myapp/datasource
      volumes:
        - name: files
          persistentVolumeClaim:
            claimName: api-tester-1231-files
        - name: secret-datasource
          secret:
            secretName: api-tester-1231-postgresql



• namespace: anotherclass-123 : 위에 만든 Namespace 소속이 된다.
• name: api-tester-1231 : 한 Namespace 안에서 중복되면 안됨
• replicas: 2 : pod 를 2개로 만든다
• type: RollingUpdate : deployment 기능의 핵심 (→ 다음 강의에서 설명 예정)
• template: : 여기 내용대로 pod 가 만들어진다.
• nodeSelector: : pod를 띄울 노드를 선택
• container: image : DockerHub 에서 이미지 다운
• envFrom: configMapRef: : Application 의 환경변수와 관련된 부분
• startupProbe: : App 이 잘 기동됐는지 체크, 기동이 안되면 App 을 재기동
• readinessProbe: : App 에 트래픽을 연결할 건지를 결정하는 속성
• livenessProbe: : App 이 정상이 아니면 재시작을 시킬건지 판단하는 속성 (중요)
• resources: : pod 하나에 CPU랑 memory 를 얼마나 할당할지
• volumeMounts: mountPath: : pod 내부에 만들어지는 디렉토리
• volumeMounts 의 name 과 volumes 의 name이 매핑된다.

4. Service : Pod 한테 트래픽을 연결시켜주는 역할

apiVersion: v1
kind: Service
metadata:
  namespace: anotherclass-123
  name: api-tester-1231
  labels:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231
    version: 1.0.0
    managed-by: dashboard
spec:
  selector:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231
  ports:
    - port: 80
      targetPort: http
      nodePort: 31231
  type: NodePort

같은 종류의 object 끼리 이름이 중복되면 안된다

Service 와 Deployment 는 서로 다른 object 라 이름이 같아도 된다



5. ConfirMap : pod 의 환경변수 값을 제공하는 역할

apiVersion: v1
kind: ConfigMap
metadata:
  namespace: anotherclass-123
  name: api-tester-1231-properties
  labels:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231
    version: 1.0.0
    managed-by: dashboard
data:
  spring_profiles_active: "dev"
  application_role: "ALL"
  postgresql_filepath: "/usr/src/myapp/datasource/postgresql-info.yaml"



6. Secret : pod 에 좀 더 중요한 환경변수 값을 제공하는 역할

apiVersion: v1
kind: Secret
metadata:
  namespace: anotherclass-123
  name: api-tester-1231-postgresql
  labels:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231
    version: 1.0.0
    managed-by: dashboard
stringData:
  postgresql-info.yaml: |
    driver-class-name: "org.postgresql.Driver"
    url: "jdbc:postgresql://postgresql:5431"
    username: "dev"
    password: "dev123"

• stringData : stringData 안에 있는 파일이 pod 안에 만들어진다.



7. PVC (PersistentVolumeClaim) : pod 에서 pv 를 지정할 때 사용

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  namespace: anotherclass-123
  name: api-tester-1231-files
  labels:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231
    version: 1.0.0
    managed-by: kubectl
spec:
  resources:
    requests:
      storage: 2G
  accessModes:
    - ReadWriteMany
  selector:
    matchLabels:
      part-of: k8s-anotherclass
      component: backend-server
      name: api-tester
      instance: api-tester-1231-files



8. PV (PersistentVolume) : 실제 Volume 을 지정하는 역할

apiVersion: v1
kind: PersistentVolume
metadata:
  name: api-tester-1231-files
  labels:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231-files
    version: 1.0.0
    managed-by: dashboard
spec:
  capacity:
    storage: 2G
  volumeMode: Filesystem
  accessModes:
    - ReadWriteMany
  local:
    path: "/root/k8s-local-volume/1231"
  nodeAffinity:
    required:
      nodeSelectorTerms:
        - matchExpressions:
            - {key: kubernetes.io/hostname, operator: In, values: [k8s-master]}

Cluster Level 의 Obejct

• local : 안에 있는 path 를 volume 으로 사용
• nodeAffinity : nodeSelector 와 같이 Master Node 를 지정한다.

9. HPA : 부하에 따라 pod 를 늘려주고, 줄여주는 스케일링 역할

apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
  namespace: anotherclass-123
  name: api-tester-1231-default
  labels:
    part-of: k8s-anotherclass
    component: backend-server
    name: api-tester
    instance: api-tester-1231
    version: 1.0.0
    managed-by: dashboard
spec:
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: api-tester-1231
  minReplicas: 2
  maxReplicas: 4
  metrics:
    - type: Resource
      resource:
        name: cpu
        target:
          type: Utilization
          averageUtilization: 60
  behavior:
    scaleUp:
      stabilizationWindowSeconds: 120

• kind: Deployment : 스케링 대상으로 Deployment 를 지정
• minReplicas: 2 : 최소 두 개의 pod 를 유지하고 있다가
• maxReplicas: 4 : 부하가 생기면 최대 4개까지 늘어나도록 설정
• metrics: : resource 에 따라 그 기준을 넘으면 스케일 아웃을 하라고 설정
• behavior: pod 가 한 번 증가를 한 후 pod 가 추가적으로 늘어나지 않게 하는 설정



• namespace 를 삭제하면 이 안에 있는 모든 Object 가 같이 삭제가 된다

kubectl delete ns anotherclass-123
kubectl delete pv api-tester-1231-files

• 그렇기 때문에 이 명령어만 실행해주면 된다
• pv 는 namespace 에 속하지 않기 때문에 별도로 한 번 더 삭제

---

2. Labels, Selector, Naming

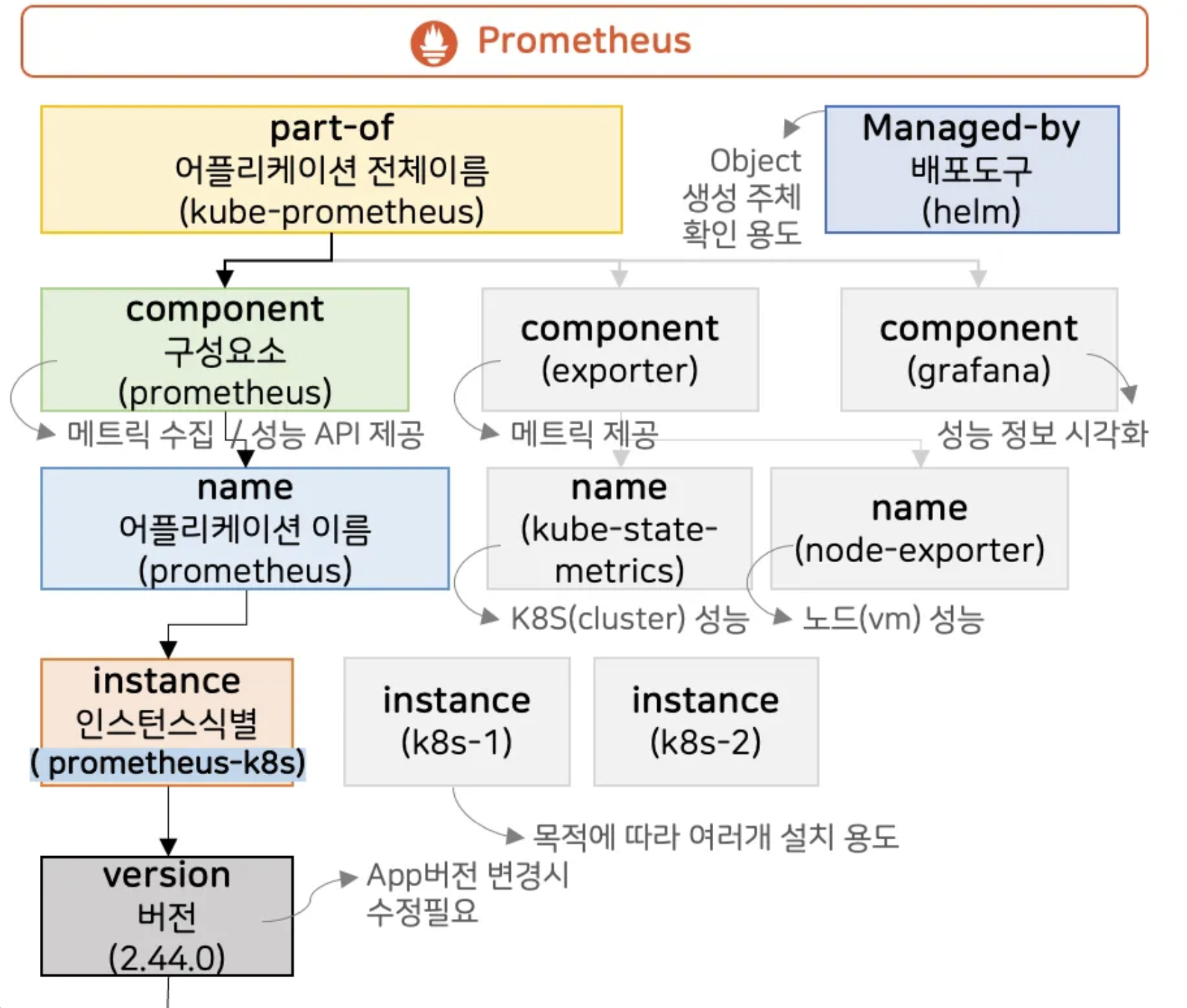

• 앞 강의에서 설치했던 Promethueus 를 예로 설명

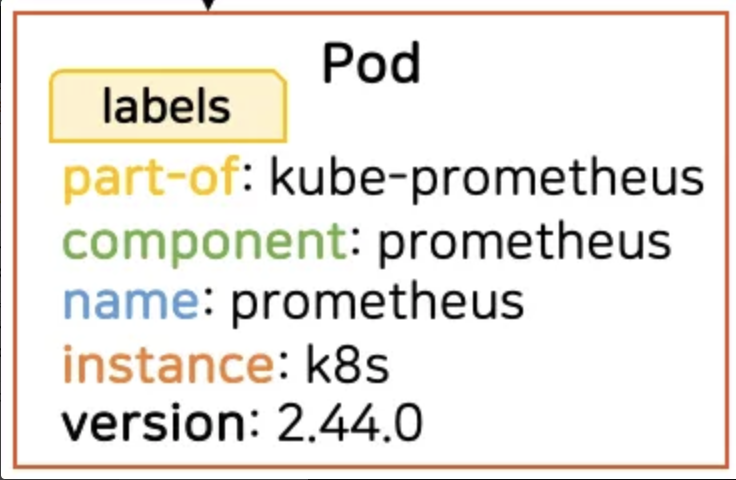

prometheus 를 설치하고 생성된 pod의 labels

• 라벨링 : 대상의 간단한 정보를 붙여놓을 때
• object 가 많아지면서 정보를 알기가 어려워진다.
• 오브젝트에 라벨링이 잘 되어 있으면 → object 에 걸려 있는 App 의 정보를 바로 파악할 수 있다.







• part-of : 어플리케이션 전체 이름
• component (구성요소) : 서비스를 구성하고 있는 각각의 분리된 기능들
  • name : 어플리케이션의 실제 이름
    구성 요소 밑에 여러 종류의 name들이 있을 수 있다.
  • instance : 목적에 따라 여러개의 어플리케이션을 설치할 때 값을 다르게 줘서 사용
  • version : App 버전이 변경되면 수정필요

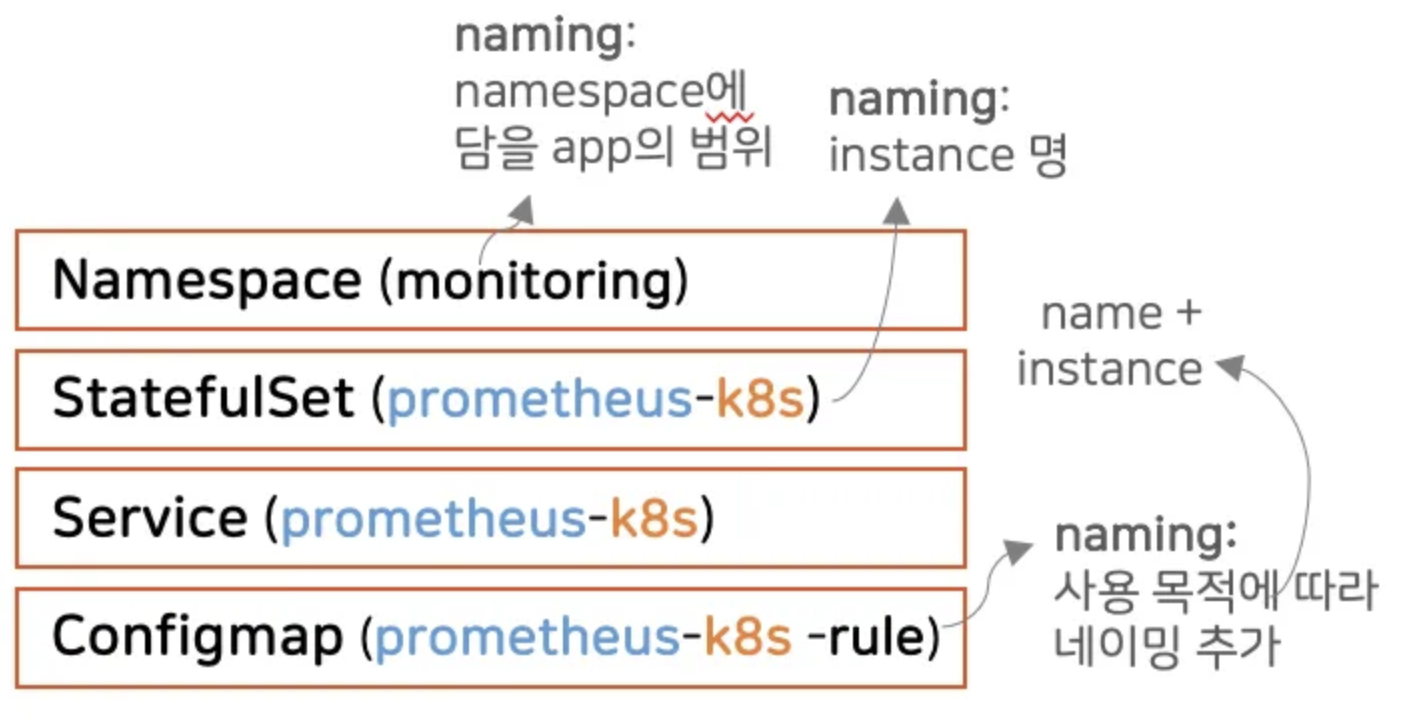

• 쿠버네티스의 object 에 대한 Naming
• 이름이 중복되면 안된다
• 일프로님이 권고주시는 Naming !!
• Namespace : 여기에 들어가는 App 들의 범위를 나타내는 이름이 좋다
• Object : 어플리케이션 name + instance
  k8s 공식 문서에 따르면 instance 이름을 어플리케이션 이름에 식별자를 추가하는 경우가 많아서 Object의 이름은 label 의 instance 이름

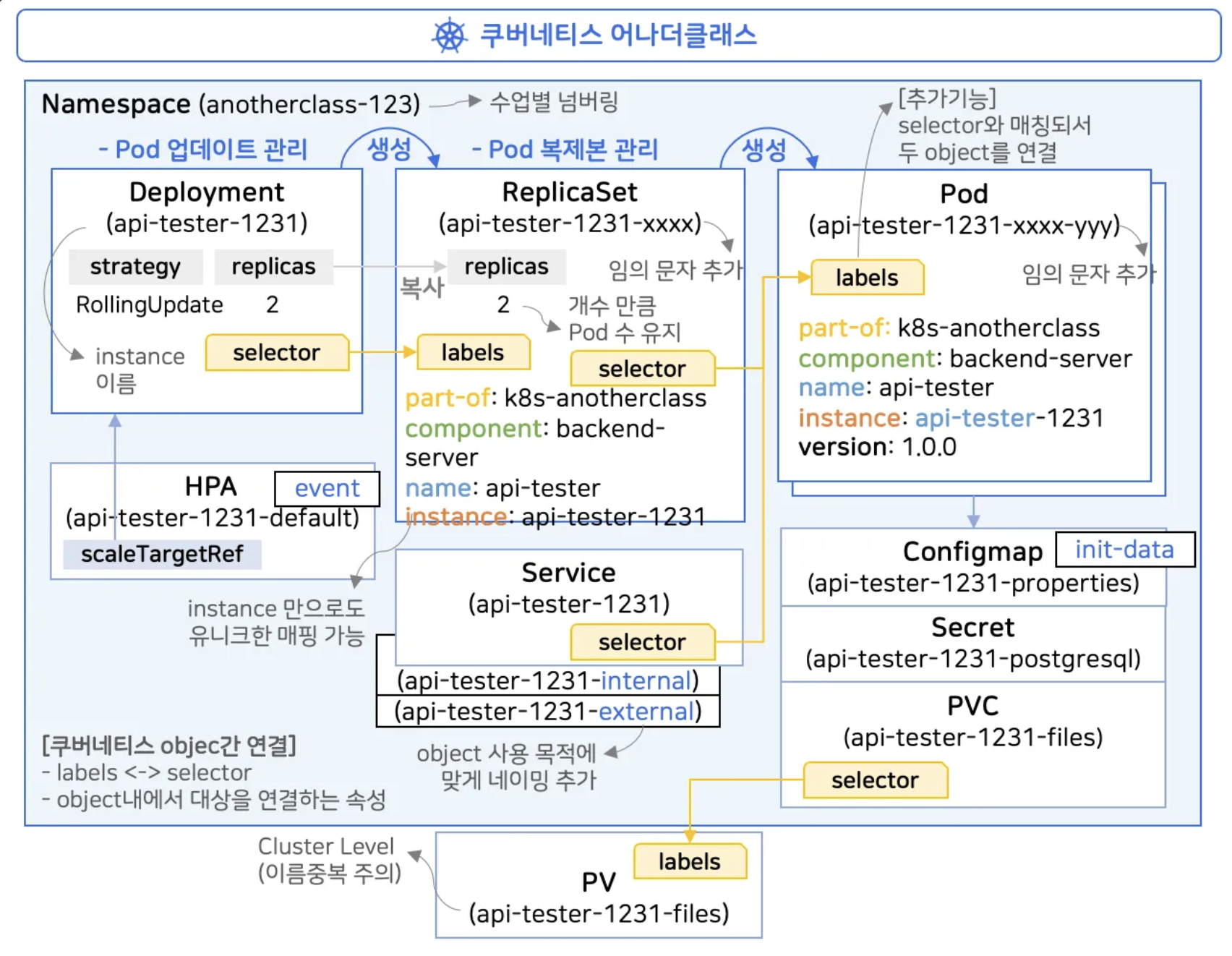

강의에서 구성된 오브젝트 Labels

출처URL : https://inf.run/k7mF









Deployment 동작

Object	동작
쿠버네티스	Deployment 를 보고 ReplicaSet 이라는 Object 를 만든다
ReplicaSet : Pod 복제본 관리	이름은 Deployment 이름 + 임의의 문자 속성으로 replicas 값이 그대로 복사 replicas 수 만큼 Pod 생성
Pod	pod 가 두 개 만들어진다. pod 를 하나 억지로 삭제하려고 해도 ReplicaSet 이 감지하고 항상 pod 가 두 개 유지 ReplicaSet 이름 + 임의의 문자 각 수업때마다 App 을 설치하면 obejct마다 label 의 넘버링만 바뀐다 instance 명이 고유한 이름



label 의 기능

1. App 정보를 파악하기 위한 용도
2. selector 와 매칭이 돼서 두 Object 를 연결
   1. select 의 내용이 모두 label 에 포함
   2. instance 이름이 고유하기 때문에 selector 에 instance 만 넣어도 매칭이 된다

⇒ selector & label : object 들을 매칭해 주는 역할





쿠버네티스 간 object 연결

1. label ↔ selector
2. object 내에서 대상을 연결하는 속성



출처URL : https://inf.run/k7mF

labels 의 역할

1. 정보성 라벨링
2. 정보성 라벨링 + 기능성 라벨링

• labels 앞에 prefix 를 붙일 수도 있는데 이는 도메인을 가리킨다. (옵션사항)



selector

• 여러 종류의 selector 들이 있고, 각각의 사용 방법이 조금씩 다르다

Service

selector:
	part-of: k8s-anotherclass
	component: backend-server
	name: api-tester
	instance: api-tester-1231



PVC

selector:
  matchLabels:
    instance: api-tester-1231-files



→ 잘 되어 있는 템플릿 하나만 두고, 복사해서 변경해야 하는 주요 값들만 변경해서 써도 된다
